機器人組裝套件能實現機器人平臺化，結構簡單直觀、安裝簡單、攜帶方便，易于定制和拓展。主要零部件全部采用高精度加工，表面精磨氧化，外觀美觀；電氣原配件都是國際知名品牌，質量可靠，可選擇拓展激光雷達、語音模塊和Kinect、realsense、和平板顯示等多種傳感器和其他附件，可方便地實現自主導航、自主避障、 SLAM、人機交互和無線視頻圖像傳輸?shù)裙δ堋?/p>
自主導航
自主避障
SLAM
人機交互
無線傳輸
控制器NI myRIO-19000
具有65種多功能結構零件。包含255個鋁合金、碳纖維等輕量化結構零件；7個雙滾珠軸承固定座；30個以上多功能結構型材，兼容90度四孔60度6孔、120度3孔等多種鏈接方式。
具有15種傳動系結構零件。含同步帶傳動、鏈傳動、齒輪傳動、齒條傳動、直線滑軌、多孔徑聯軸器等89個零件，兼容3種軸徑（φ4.7、φ6、φ8）傳動結構。
具有2種比賽輪。包含4個直接130mm沙地輪和4個20kg級雙排型全向輪。
具有6種以上傳感器模塊。包含超聲、紅外、9軸傳感器、QTI傳感器、攝像頭、接近傳感器。
具有2個10000mAh以上的12v動力電池。
具有4個連續1.5NM扭矩的高精度伺服電機。
具有3個300゜轉角25kgf.cm扭矩的高精度伺服舵機和1個連續旋轉25kgf.cm扭矩的高精度伺服舵機。
具有10多種電子拓展器件：指示燈、電源開關、轉壓模塊、Myrio拓展板等。
具有1塊傳感器轉接板及配備傳感器連接線。所有傳感器有專門接線插頭，可接插在一塊轉接板上。
具有2套250mm 以上長度和1套450mm以上長度的高精度滾珠直線導軌。
具有1套夾具配件。

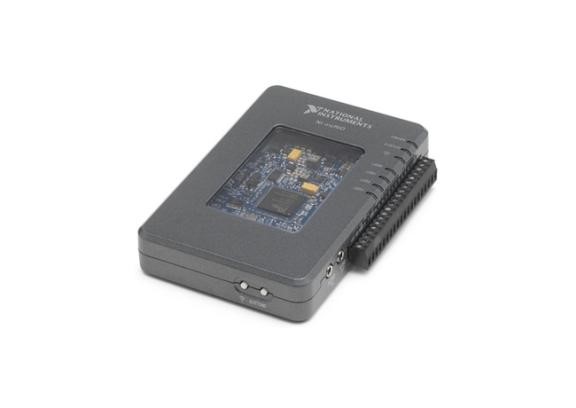

1. 核心芯片Xilinx Zynq-7010集成了667MHz雙核ARM Cortex-A9，16個DMA通道的FPGA
2. 外圍I/O接口：10路模擬量輸入（AI）、6路模擬量輸出（AO）、40路數字輸入與輸出（DIO）等
3. 內置512MB DDR3內存和256MB非易失存儲器
4. 內置三軸加速度傳感器
5. 可通過USB、Wifi方式與上位機相連
1. 易于上手使用：引導性的安裝和啟動界面可使用戶更快地熟悉操作
2. 編程開發簡單：支持用LabVIEW或C/C++對ARM進行編程，LabVIEW中包含大量現成算法函數，同時針對NI myRIO上的各種I/O接口提供經過優化設計的現成驅動函數，方便快速調用。如果需要對FPGA進行自定義編程，可采用LabVIEW圖形化編程方式進行開發。
3. 安全性：直流供電，增設特別保護電路
4.便攜性為了更方便快速的使用myRIO，使用NI 公司的LABVIEW 圖形化編程軟件
本套件使用國際品牌大扭矩伺服電機和雙H 橋電機驅動模塊
電機：輸出轉速：120RPM ；連續扭矩：1.5NM ；直徑：30mm ；電機長度：85mm(不含輸出軸長度)

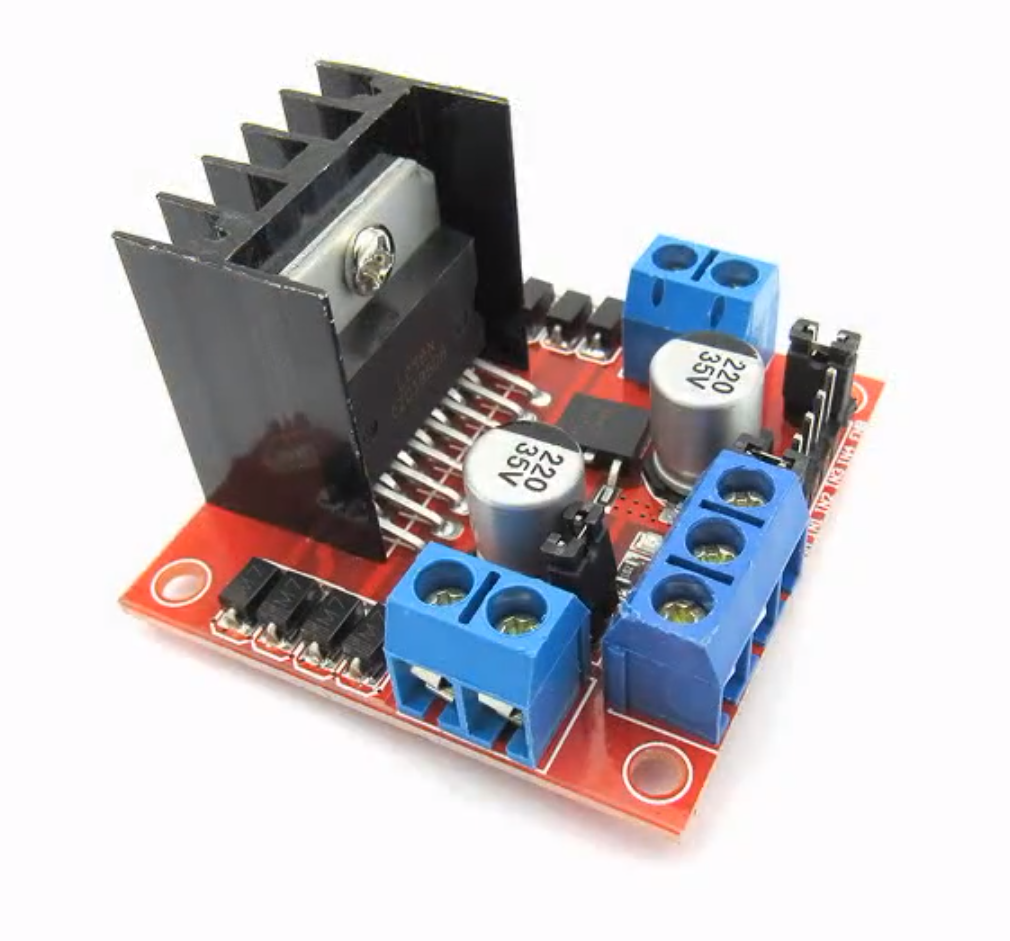

驅動板：工作模式：H 橋驅動（雙路）；驅動電壓：5V-35V ；驅動電流：2A（Max 單橋） ；最大功率：25W ；邏輯電壓：5V
LabVIEW是一種程序開發環境，由美國國家儀器（NI）公司研制開發，類似于C和BASIC開發環境，但是LabVIEW與其他計算機語言的顯著區別是：其他計算機語言都是采用基于文本的語言產生代碼，而LabVIEW使用的是圖形化編輯語言G編寫程序，產生的程序是框圖的形式。 LabVIEW軟件是NI設計平臺的核心，也是開發測量或控制系統的理想選擇。 LabVIEW開發環境集成了工程師和科學家快速構建各種應用所需的所有工具，旨在幫助工程師和科學家解決問題、提高生產力和不斷創新。
1.圖形化用戶界面開發；2.數據采集；3.儀器控制；4.報告生成和文件I/O ；5.700多個數學/分析函數 ；6.外部代碼集成 (.dll) ；7.互聯網連接；8.高級用戶界面開發 ；9.應用發布 (creat.exe) ；10.開發管理 ；11.源代碼控制

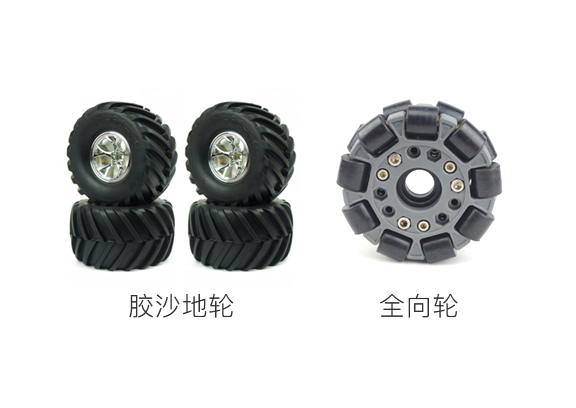

本套件包含兩種驅動輪，一種適合常規室內路面的全向輪，一種是適合特殊路面的沙地輪?？墒褂面湕l傳動件機構，也兼容四輪電機直驅結構。
沙地輪：直徑130mm
雙排型全向輪：20kg級
通過組裝、搭建、運行機器人，激發學生學習興趣、培養學生綜合能力
了解機器人軟件工程、硬件結構、功能與應用等方面的基本知識
實現機器人程序設計與編寫
拼裝多種具有實用功能的機器人
培養對人工智能技術的興趣，真正認識到智能機器人對社會進步與經濟發展的作用

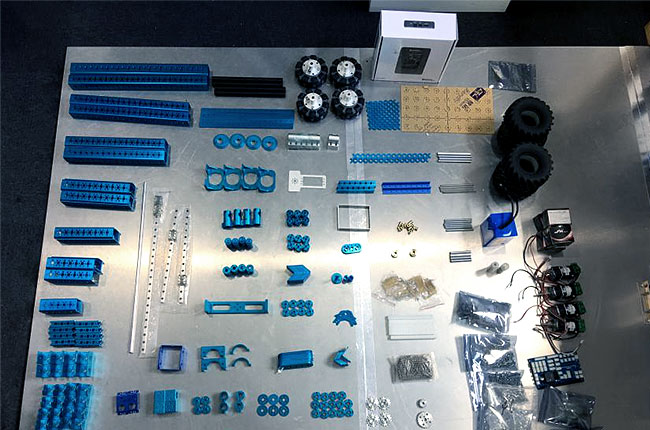

世賽移動機器人增強版（TRE06）主要由控制器，驅動機構，傳動機構，傳感器件，視覺設備，執行夾取組件，電池充電器等部分以及簡單裝配工具套裝組成，模塊化設計，并以散件套件方式提供用戶。
用戶可以參照標準模式搭建一套比較完善的移動機器人，也可以在充分掌握產品原理和技術細節后，發揮主觀能動性，動手改動某個或者某幾個功能模塊或者配件，從而實踐自己的設計思路。
